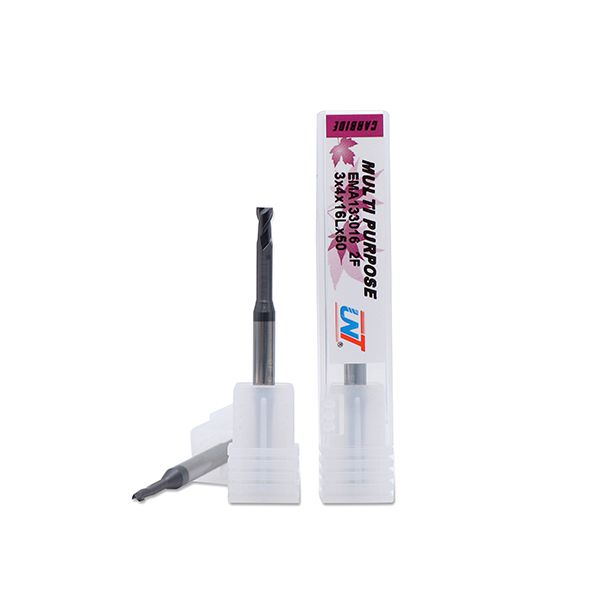

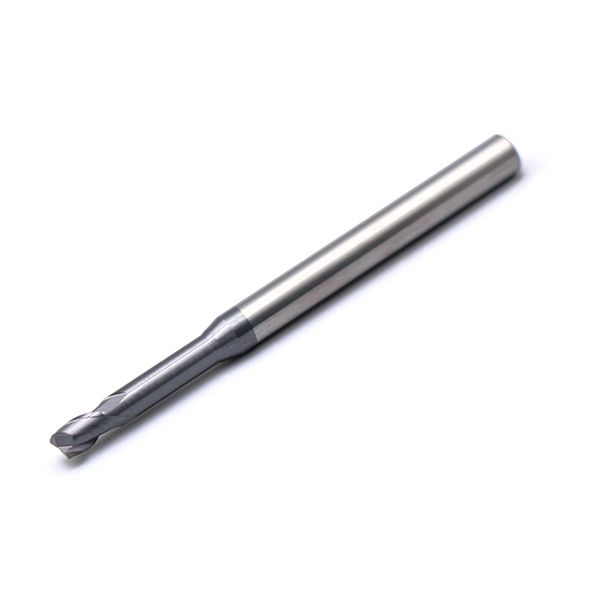

EMA13 Mikrofräser/ Hartmetallfräser, mit langem Hals, 2 Schneiden
- besonders geeignet zum Schneiden von Hartmetallen sowie Stahl bis zu HRC56

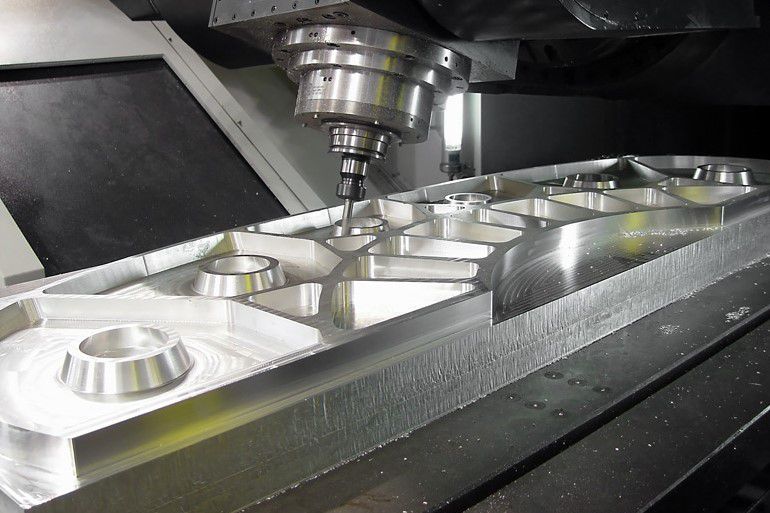

- werden für Gussformen und Stanzprofile eingesetzt
- mit extra langem Hals für tiefes Fräsen, Schlitzen und Aushöhlen
- Mikrofräser mit Durchmessern von 0.02~2.9mm
- 2 Schneidkanten, Mini-Fräswerkzeuge für Präzisionsverarbeitungen in der Medizin-, Optik-, Elektro- und Raumfahrtindustrie
Anwendungsbereiche
Produkteigenschaften
| Beschichtung | AITiN /TiALN /TiAISiN AITiSiN | HRC | HRC46/56 |
| Spiralwinkel | 35°/36°/37° | Kolben | Zylindrisch H6 |
| Material | IMC™ UMG Karbidstab | Abweichung Schnittdurchmesser | 0-0.030 |
Hartfräser mit 2 Schneidkanten, Mikrofräser mit extralangem Hals zum Rippenfräsen (UNT-EMA13)
| UNT EDP # Bestellen mit einem Klick | Fräser Durchmesser D1 |
Effektive Länge L3 |
Schaftdurchmesser D2 |
Schneidenlänge L1 |
Gesamtlänge L2 |
Schneiden |
| EMA130402 | 0.4 | 2 | 4 | 0.6 | 50 | 2 |
| EMA130404 | 0.4 | 4 | 4 | 0.6 | 50 | 2 |
| EMA130406 | 0.4 | 6 | 4 | 0.6 | 50 | 2 |
| EMA130502 | 0.5 | 2 | 4 | 0.8 | 50 | 2 |
| EMA130504 | 0.5 | 4 | 4 | 0.8 | 50 | 2 |
| EMA130506 | 0.5 | 6 | 4 | 0.8 | 50 | 2 |
| EMA130508 | 0.5 | 8 | 4 | 0.8 | 50 | 2 |
| EMA130602 | 0.6 | 2 | 4 | 1 | 50 | 2 |
| EMA130604 | 0.6 | 4 | 4 | 1 | 50 | 2 |
| EMA130606 | 0.6 | 6 | 4 | 1 | 50 | 2 |
| EMA130608 | 0.6 | 8 | 4 | 1 | 50 | 2 |
| EMA130610 | 0.6 | 10 | 4 | 1 | 50 | 2 |
| EMA130804 | 0.8 | 4 | 4 | 1.2 | 50 | 2 |
| EMA130806 | 0.8 | 6 | 4 | 1.2 | 50 | 2 |
| EMA130808 | 0.8 | 8 | 4 | 1.2 | 50 | 2 |
| EMA130810 | 0.8 | 10 | 4 | 1.2 | 50 | 2 |
| EMA130812 | 0.8 | 12 | 4 | 1.2 | 50 | 2 |
| EMA131006 | 1.0 | 6 | 4 | 1.5 | 50 | 2 |
| EMA131008 | 1.0 | 8 | 4 | 1.5 | 50 | 2 |
| EMA131010 | 1.0 | 10 | 4 | 1.5 | 50 | 2 |
| EMA131012 | 1.0 | 12 | 4 | 1.5 | 50 | 2 |
| EMA131014 | 1.0 | 14 | 4 | 1.5 | 50 | 2 |
| EMA131016 | 1.0 | 16 | 4 | 1.5 | 50 | 2 |
| EMA131018 | 1.0 | 18 | 4 | 1.5 | 50 | 2 |
| EMA131020 | 1.0 | 20 | 4 | 1.5 | 50 | 2 |
| EMA131206 | 1.2 | 6 | 4 | 1.8 | 50 | 2 |
| EMA131208 | 1.2 | 8 | 4 | 1.8 | 50 | 2 |
| EMA131210 | 1.2 | 10 | 4 | 1.8 | 50 | 2 |
| EMA131212 | 1.2 | 12 | 4 | 1.8 | 50 | 2 |
| UNT EDP # Bestellen mit einem Klick | Fräsdurchmesser |
Effektive Länge |
Schaftdurchmesser |
Schneidenlänge |
Gesamtlänge |
Schneiden |
| D1 | L3 | D2 | L1 | L2 | ||
| EMA131214 | 1.2 | 14 | 4 | 1.8 | 50 | 2 |
| EMA131216 | 1.2 | 16 | 4 | 1.8 | 50 | 2 |
| EMA131218 | 1.2 | 18 | 4 | 1.8 | 50 | 2 |
| EMA131220 | 1.2 | 20 | 4 | 1.8 | 50 | 2 |
| EMA131506 | 1.5 | 6 | 4 | 2.5 | 50 | 2 |
| EMA131508 | 1.5 | 8 | 4 | 2.5 | 50 | 2 |
| EMA131510 | 1.5 | 10 | 4 | 2.5 | 50 | 2 |
| EMA131512 | 1.5 | 12 | 4 | 2.5 | 50 | 2 |
| EMA131514 | 1.5 | 14 | 4 | 2.5 | 50 | 2 |
| EMA131516 | 1.5 | 16 | 4 | 2.5 | 50 | 2 |
| EMA131518 | 1.5 | 18 | 4 | 2.5 | 50 | 2 |
| EMA131520 | 1.5 | 20 | 4 | 2.5 | 50 | 2 |
| EMA132006 | 2.0 | 6 | 4 | 3 | 50 | 2 |
| EMA132008 | 2.0 | 8 | 4 | 3 | 50 | 2 |
| EMA132010 | 2.0 | 10 | 4 | 3 | 50 | 2 |
| EMA132012 | 2.0 | 12 | 4 | 3 | 50 | 2 |
| EMA132014 | 2.0 | 14 | 4 | 3 | 50 | 2 |
| EMA132016 | 2.0 | 16 | 4 | 3 | 50 | 2 |
| EMA132018 | 2.0 | 18 | 4 | 3 | 50 | 2 |
| EMA132020 | 2.0 | 20 | 4 | 3 | 50 | 2 |
| EMA133008 | 3.0 | 8 | 4 | 4.5 | 50 | 2 |
| EMA133010 | 3.0 | 10 | 4 | 4.5 | 50 | 2 |
| EMA133012 | 3.0 | 12 | 4 | 4.5 | 50 | 2 |
| EMA133014 | 3.0 | 14 | 4 | 4.5 | 50 | 2 |
| EMA133016 | 3.0 | 16 | 4 | 4.5 | 50 | 2 |
| EMA133018 | 3.0 | 18 | 4 | 4.5 | 50 | 2 |
| EMA133020 | 3.0 | 20 | 4 | 4.5 | 50 | 2 |
• Mikrofräser in weiteren Größen und mit anderen Eigenschaften können auf Wunsch auf als Maßanfertigungen produziert werden.
