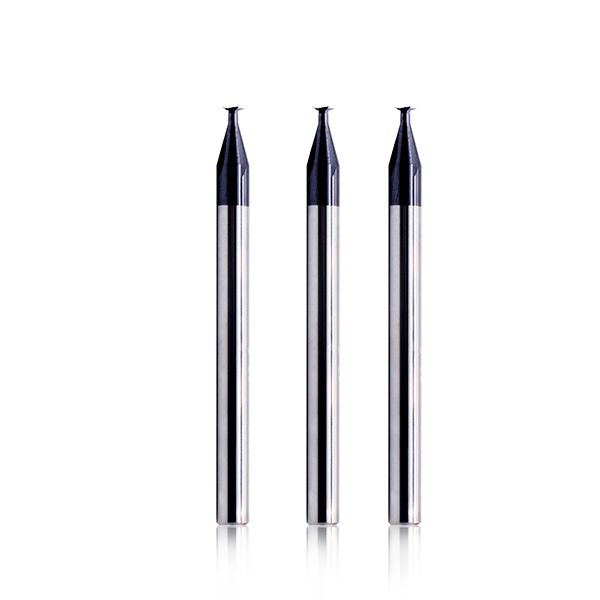

EMA21 Schwalbenschwanzfräser/ T-Nutenfräser

EMA21 Schwalbenschwanzfräser/ T-Nutenfräser

Anfrageformular

Optimale Scheidenanzahl und spezielle innere Geometrie zum Fräsen von Hartmetallen bis zu 45-68HRc
zum Radiusfräsen auf der Rückseite von Werkstücken
Spezialbeschichtung für besondere Härte und Wärmeresistenz
mit scharfer Kante, 0.005" und 0.010" Ausrundungsradius
erhältlich als kurze, normale und lange Fräser

Anwendungsbereiche

Produkteigenschaften

Beschichtung	AITiN /TiALN /TiSiN /NaCO /DLC /Diamant	HRC	HRC40/46/56/65
Spiralwinkel	30°/45°/60°/90°	Kolben	Zylindrisch H6
Material	IMC™ Karbidstab	Abweichung Schnittdurchmesser	0-0.030

Karbid, Entgraten der Hinterseite, Fasenfräser (UNT-EMA21)

Radius		Fräskopf Durchmesser		Halsdurchmesser	Halslänge	Radius mittig		Schneiden	Kolbendurchmesser	Gesamtlänge	Unbeschichtet	ALTiN/NANO
												Beschichtet
R	+.0005"	D1	+.000"		L3	C	+.003"		D2	L1	UNT EDP # Bestellen mit einem Klick	UNT EDP # Bestellen mit einem Klick
	-.0005"		-.002"				-.001"
0.005		0.03		0.017	0.062	0.025		3	1/8	1—1/2	EMA210517-C	EMA210517
0.005		0.06		0.047	0.25	0.025		3	1/8	1—1/2	EMA210547-C	EMA210547
0.005		0.115		0.102	0.875	0.025		3	1/8	2	EMA210510-C	EMA210510
0.008		0.075		0.056	0.312	0.028		3	1/8	1—1/2	EMA210856-C	EMA210856
0.01		0.045		0.022	0.078	0.03		3	1/8	1—1/2	EMA211022-C	EMA211022
0.01		0.075		0.052	0.281	0.03		3	1/8	1—1/2	EMA211052-C	EMA211052
0.012		0.075		0.048	0.25	0.032		3	1/8	1—1/2	EMA211248-C	EMA211248
.015(1/64)		0.06		0.027	0.093	0.035		3	1/8	1—1/2	EMA211527-C	EMA211527
.015(1/64)		0.09		0.057	0.312	0.035		3	1/8	1—1/2	EMA211557-C	EMA211557
.015(1/64)		0.187		0.13	1	0.077		3	3/16	2—1/2	EMA211530-C	EMA211530
0.02		0.075		0.032	0.109	0.04		3	1/8	1—1/2	EMA212032-C	EMA212032
0.02		0.115		0.072	0.375	0.04		3	1/8	1—1/2	EMA212072-C	EMA212072
0.02		0.187		0.12	0.5	0.082		3	3/16	2	EMA212020-C	EMA212020
0.022		0.187		0.116	0.5	0.084		3	3/16	2	EMA212216-C	EMA212216
0.025		0.09		0.037	0.125	0.055		3	1/8	1—1/2	EMA212537-C	EMA212537
0.025		0.187		0.11	0.5	0.087		3	3/16	2	EMA212510-C	EMA212510
0.027		0.187		0.106	0.5	0.089		3	3/16	2	EMA212710-C	EMA212710
0.03		0.115		0.052	0.187	0.06		3	1/8	1—1/2	EMA213052-C	EMA213052
0.03		0.187		0.1	0.5	0.092		3	3/16	2	EMA213010-C	EMA213010
0.03		0.187		0.1	1	0.092		3	3/16	2—1/2	EMA213011-C	EMA213011
.031(1/32)		0.115		0.05	0.156	0.061		3	1/8	1—1/2	EMA213150-C	EMA213150
.031(1/32)		0.187		0.098	1	0.093		3	3/16	2—1/2	EMA213198-C	EMA213198
0.035		0.25		0.153	0.5	0.097		3	1/4	2—1/2	EMA213553-C	EMA213553
.039(1mm)		0.25		0.145	0.5	0.101		3	1/4	2—1/2	EMA213945-C	EMA213945
.039(1mm)		0.25		0.145	1	0.101		3	1/4	2—1/2	EMA213941-C	EMA213941
0.04		0.25		0.143	0.5	0.102		3	1/4	2—1/2	EMA214043-C	EMA214043
0.045		0.25		0.133	0.5	0.107		3	1/4	2—1/2	EMA214533-C	EMA214533
.047(3/64)		0.25		0.128	0.625	0.109		3	1/4	2—1/2	EMA214712-C	EMA214712
.047(3/64)		0.25		0.128	1.25	0.109		3	1/4	3	EMA214728-C	EMA214728
