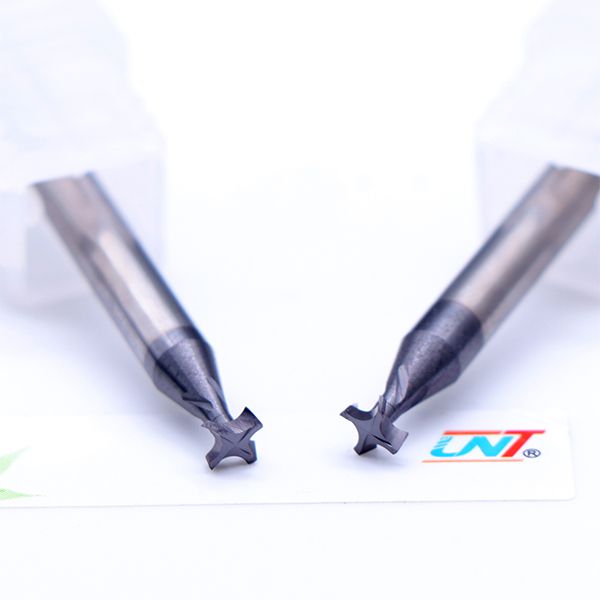

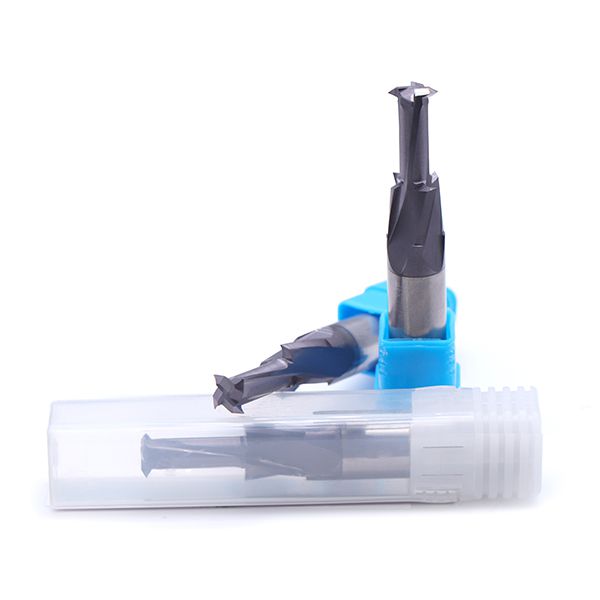

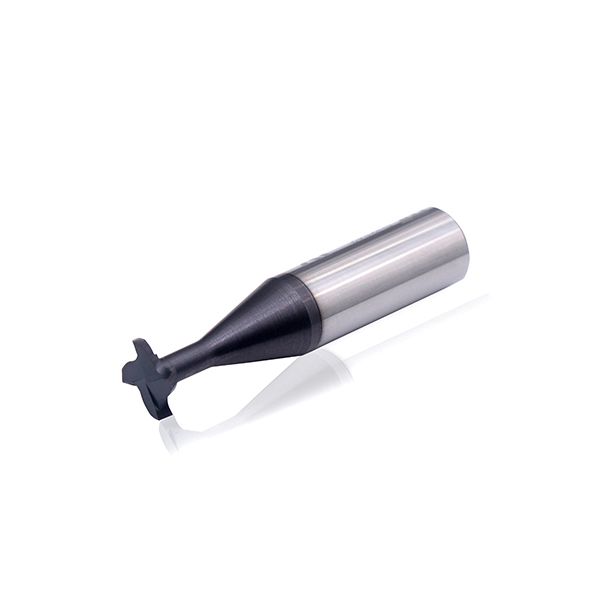

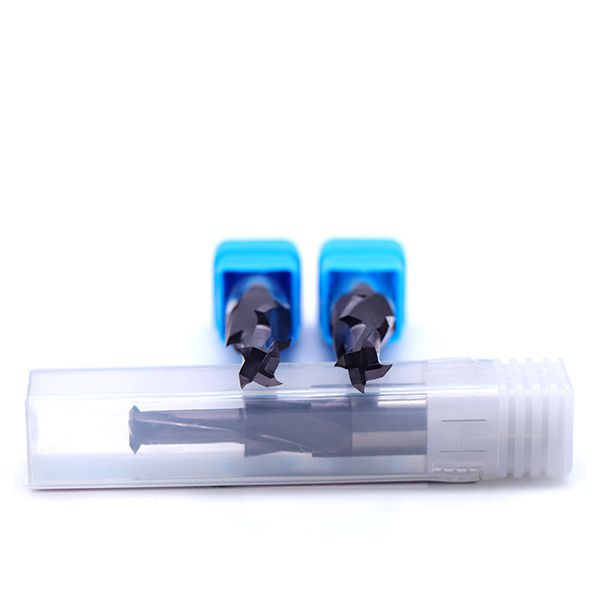

EMA19 Hartmetall Schlitzfräser/ Wellenfräser
- Optimale Scheidenanzahl und spezielle innere Geometrie zum Fräsen von Hartmetallen bis zu 45-68HRc
- Spezialbeschichtung für besondere Härte und Wärmeresistenz
- mit freigeschliffenen Seitenflächen, ohne Verklemmen im Werkstück

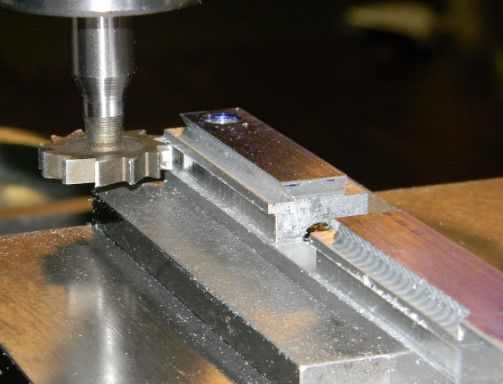

- zum Fräsen von Wellennuten mit Präzisionen von 1.0mm Durchmesser
Anwendungsbereiche
Produkteigenschaften
| Beschichtung | AITiN /TiALN /TiSiN /NaCO /DLC /Diamant | HRC | HRC40/46/56/65 |
| Spiralwinkel | / | Schaft | Zylindrisch H6 |
| Material | IMC™ Karbidstab | Abweichung Schnittdurchmesser | 0-0.030 |
Karbid, Wellennut, Schlitzfräser (UNT-EMA19）
| Schnittdurchmesser | Schnittbreite | Halsdurchmesser | Halslänge | RDOC （Radiale Schnitttiefe） | Schaftdurchmesser | Gesamtlänge | Schneiden | ALTiN/NANO Beschichtet |
Unbeschichtet | |||
| D1 | +.000" | L2 | +.0005" | L3 | +.020" | X | D2 | L1 | UNT EDP # Bestellen mit einem Klick | UNT EDP # Bestellen mit einem Klick | ||
| -.002" | -.0005" | -.000" | ||||||||||
| 1/8 | .015(1/64) | 1/16 | 3/16 (1.5x) | .022 | 1/8 | 1—1/2 | 8 | |
|
|||
| .031(1/32) | 1/16 | 3/16 (1.5x) | .022 | 1/8 | 1—1/2 | 8 | |
|
||||
| .062(1/16) | 1/16 | 3/16 (1.5x) | .022 | 1/8 | 1—1/2 | 8 | |
|
||||
| .093(3/32) | 1/16 | 3/16 (1.5x) | .022 | 1/8 | 1—1/2 | 8 | |
|
||||
| 3/16 | .031(1/32) | 3/32 | 9/32 (1.5x) | .037 | 3/16 | 2 | 8 | |
|
|||
| .062(1/16) | 3/32 | 9/32 (1.5x) | .037 | 3/16 | 2 | 8 | |
|
||||
| .093(3/32) | 3/32 | 9/32 (1.5x) | .037 | 3/16 | 2 | 8 | |
|
||||
| 1/4 | .015(1/64) | 1/8 | 3/8 (1.5x) | .048 | 1/4 | 2—1/2 | 8 | |
|
|||
| .031(1/32) | 1/8 | 3/8 (1.5x) | .048 | 1/4 | 2—1/2 | 8 | |
|
||||
| .047(3/64) | 1/8 | 3/8 (1.5x) | .048 | 1/4 | 2—1/2 | 8 | |
|
||||
| .062(1/16) | 1/8 | 3/8 (1.5x) | .048 | 1/4 | 2—1/2 | 8 | |
|
||||
| .078(5/64) | 1/8 | 3/8 (1.5x) | .048 | 1/4 | 2—1/2 | 8 | |
|
||||
| .093(3/32) | 1/8 | 3/8 (1.5x) | .048 | 1/4 | 2—1/2 | 8 | |
|
||||
| .125(1/8) | 1/8 | 3/8 (1.5x) | .048 | 1/4 | 2—1/2 | 8 | |
|
||||
| 5/16 | .062(1/16) | 5/32 | 15/3 (1.5x) | .063 | 5/16 | 2—1/2 | 8 | |
|
|||
| .093(3/32) | 5/32 | 15/32 (1.5x) | .063 | 5/16 | 2—1/2 | 8 | |
|
||||
| .125(1/8) | 5/32 | 15/32 (1.5x) | .063 | 5/16 | 2—1/2 | 8 | |
|
||||
| 3/8 | .031(1/32) | 3/16 | 9/16 (1.5x) | .074 | 3/8 | 2—1/2 | 10 | |
|
|||
| .062(1/16) | 3/16 | 9/16 (1.5x) | .074 | 3/8 | 2—1/2 | 10 | |
|
||||
| .093(3/32) | 3/16 | 9/16 (1.5x) | .074 | 3/8 | 2—1/2 | 10 | |
|
||||
| .125(1/8) | 3/16 | 9/16 (1.5x) | .074 | 3/8 | 2—1/2 | 10 | |
|
||||
| .187(3/16) | 3/16 | 9/16 (1.5x) | .074 | 3/8 | 2—1/2 | 10 | |
|
||||
| .250(1/4) | 3/16 | 9/16 (1.5x) | .074 | 3/8 | 2—1/2 | 10 | |
|
||||
| 1/2 | .031(1/32) | 1/4 | 3/4 (1.5x) | .105 | 1/2 | 3 | 10 | |
|
|||
| .047(3/64) | 1/4 | 3/4 (1.5x) | .105 | 1/2 | 3 | 10 | |
|
||||
| .062(1/16) | 1/4 | 3/4 (1.5x) | .105 | 1/2 | 3 | 10 | |
|
||||
| .078(5/64) | 1/4 | 3/4 (1.5x) | .105 | 1/2 | 3 | 10 | |
|
||||
| .093(3/32) | 1/4 | 3/4 (1.5x) | .105 | 1/2 | 3 | 10 | |
|
||||
| .125(1/8) | 1/4 | 3/4 (1.5x) | .105 | 1/2 | 3 | 10 | |
|
||||
| .156(5/32) | 1/4 | 3/4 (1.5x) | .105 | 1/2 | 3 | 10 | |
|
||||
| .187(3/16) | 1/4 | 3/4 (1.5x) | .105 | 1/2 | 3 | 10 | |
|
||||
| .250(1/4) | 1/4 | 3/4 (1.5x) | .105 | 1/2 | 3 | 10 | |
|
||||
| • Die Schlitzfräser sind auf Kundenwunsch auch in anderen Größen und mit anderen Eigenschaften erhältlich. | ||||||||||||
