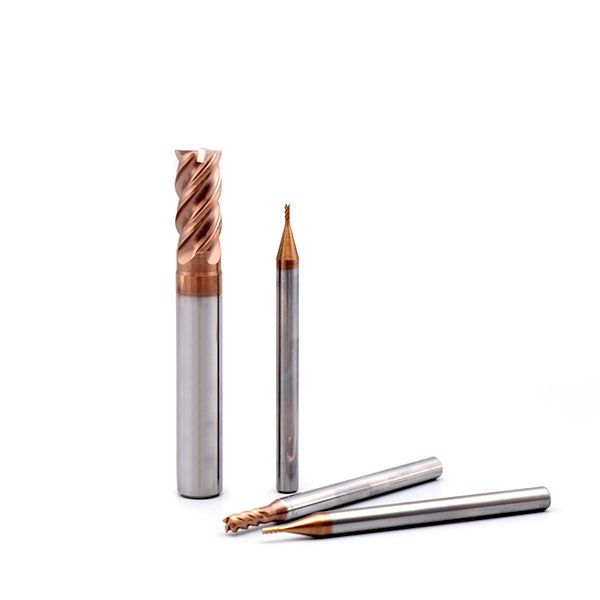

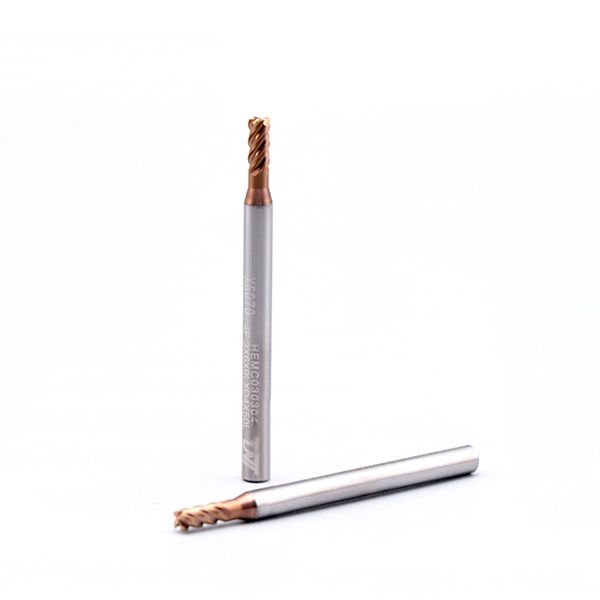

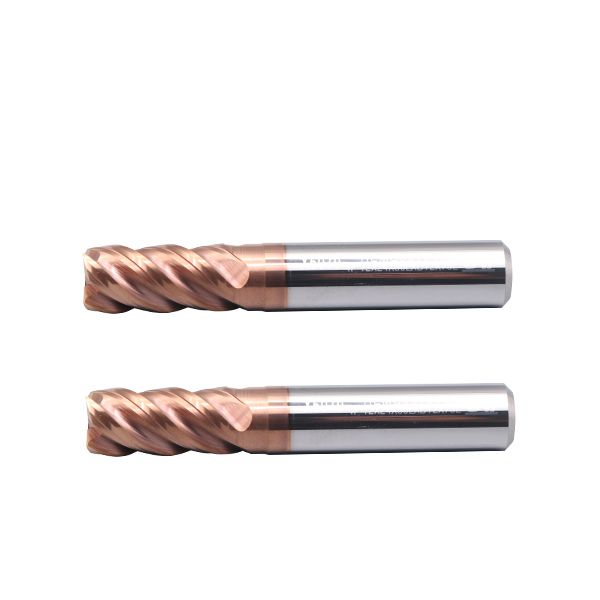

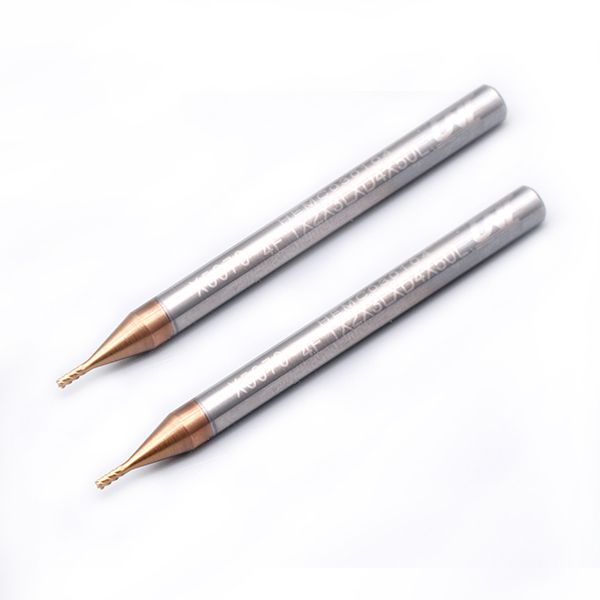

EMC04 X5070 Hartmetallfräser für gehärteten Stahl, 4 Schneiden
- Designt für Werkzeugstahl, Gussformen, Aluminiumlegierungen und andere Material mit einem Härtegrad bis HRC70
- Oerlikon Balzers Beschichtung für besondere Härte und Wärmebeständigkeit
- schnelle Materialzuführung

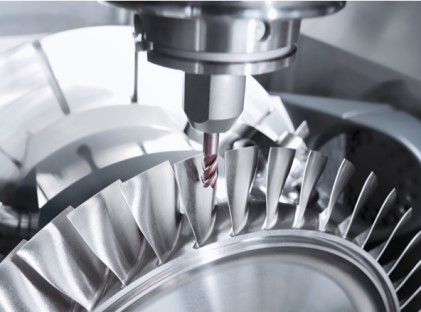

Anwendungsbereiche
Produkteigenschaften
| Beschichtung | AITISIN | HRC | HRC50/65/70 |
| Spiralwinkel | 45° | Schaft | Zylindrisch H6 |
| Material | IMC™ UMG Karbidstab | Abweichung Schnittdurchmesser | 0-0.030 |
X5070 Hartmetallfräser, 4 Schneiden（UNT-EMC04）
| UNT EDP # Bestellen mit einem Klick | Fräser Durchmesser D1 |
Schaftdurchmesser D2 |
Schneidenlänge L1 |
Effektive Länge L3 |
Gesamtlänge L2 |
Schneiden |
| EMC04010075 | 1.0 | 4 | 2.5 | 4 | 75 | 4 |
| EMC04015075 | 1.5 | 4 | 4 | 6 | 75 | 4 |
| EMC04020075 | 2.0 | 4 | 5 | 8 | 75 | 4 |
| EMC04025075 | 2.5 | 4 | 6 | 10 | 75 | 4 |
| EMC04030075 | 3.0 | 4 | 8 | 12 | 75 | 4 |
| EMC04040075 | 4.0 | 4 | 10 | 16 | 75 | 4 |
| EMC04010675 | 1.0 | 6 | 2.5 | 4 | 75 | 4 |
| EMC04015675 | 1.5 | 6 | 4 | 6 | 75 | 4 |
| EMC04020675 | 2.0 | 6 | 5 | 8 | 75 | 4 |
| EMC04025675 | 2.5 | 6 | 6 | 10 | 75 | 4 |
| EMC04030675 | 3.0 | 6 | 8 | 12 | 75 | 4 |
| EMC04040675 | 4.0 | 6 | 10 | 16 | 75 | 4 |
| EMC04050075 | 5.0 | 6 | 12.5 | 20 | 75 | 4 |
| EMC04060075 | 6.0 | 6 | 15 | 20 | 75 | 4 |
| EMC04060100 | 6.0 | 6 | 15 | 24 | 100 | 4 |
| EMC04080075 | 8.0 | 8 | 20 | 24 | 75 | 4 |
| EMC04080100 | 8.0 | 8 | 20 | 32 | 100 | 4 |
| EMC04100100 | 10.0 | 10 | 25 | 40 | 100 | 4 |
| EMC04120100 | 12.0 | 12 | 30 | 45 | 100 | 4 |
| EMC04080150 | 8.0 | 8 | 24 | 36 | 150 | 4 |
| EMC04100150 | 10.0 | 10 | 30 | 45 | 150 | 4 |
| EMC04120150 | 12.0 | 12 | 36 | 50 | 150 | 4 |
| EMC04160150 | 16.0 | 16 | 48 | 60 | 150 | 4 |
• Alle Hartmetallfräser sind als Standardmodelle oder auf Anfrage auch als Sonderanfertigungen erhältlich.
